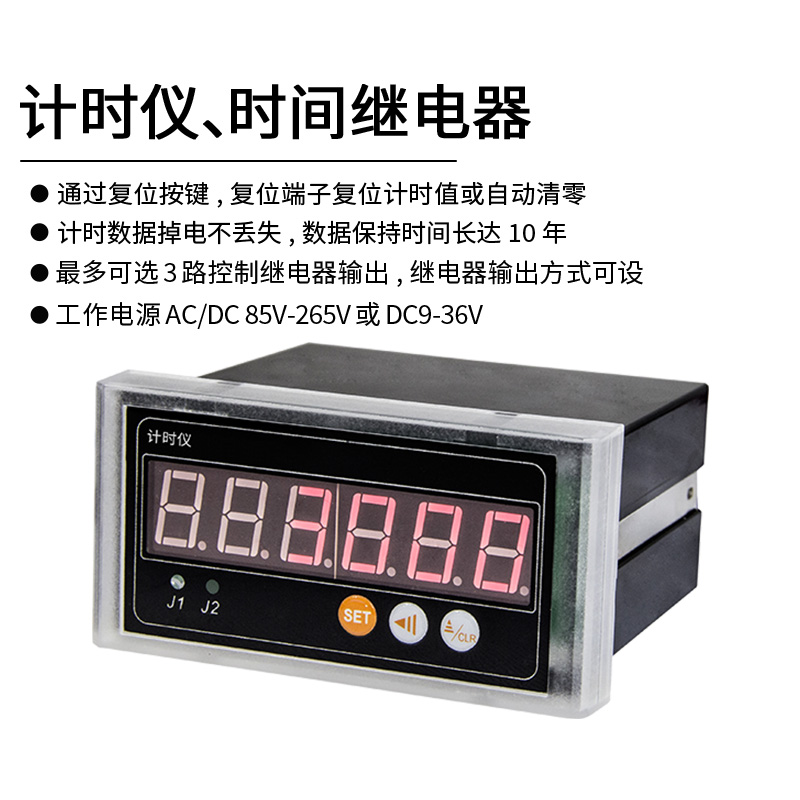

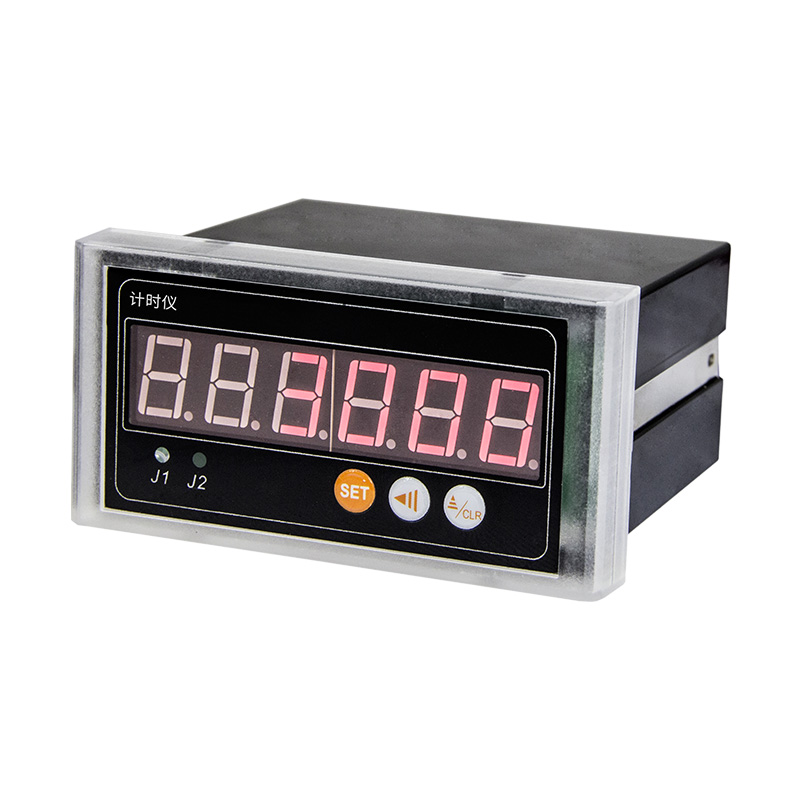

計時儀、時間繼電器 多種時基范圍 RS485 標準Modbus-rtu協議通信
(1) 儀表向外提供12V/50mA電源，供外部傳感器使用；
(2) 多種不同的時基范圍；計時范圍從0.001秒~99999.9小時；
(3) 計時數據掉電不丟失；數據保持時間長達10年；
(4) 通過復位按鍵，復位端子復位計時值或自動清零；
(5) 可選最多3路控制繼電器輸出，可以通過菜單設置多種繼電器輸出方式；
(6) 可選RS485接口，標準Modbus-rtu協議；
- 型號：
一、概述
(1) 計時儀、時間繼電器，儀表向外提供12V/50mA電源，供外部傳感器使用；
(2) RS485通信接口，采用標準的Modbus-RTU協議，可與各種組態軟件、PLC、觸摸屏等聯網通信；
(3) 校驗位：無校驗，奇校驗，偶校驗；通信地址：1~247；
(4) 波特率：2400、4800、9600、19200、38000、57600、115200；
(5) 多種不同的時基范圍；
(6) 計時范圍從0.001秒~99999.9小時；
(7) 計時數據掉電不丟失；數據保持時間長達10年；
(8) 通過復位按鍵，復位端子復位計時值或自動清零；
(9) 最多可選3路控制繼電器輸出，可以通過菜單設置多種繼電器輸出方式；
(10) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；
(11) 測量計時范圍：0.001秒~99999.9小時；6位（0.56英寸）LED數碼管顯示。
二、主要技術指標
性能 | 參數 | |
計時范圍 | 0.001秒~99999.9小時 | |
復位方式 | 復位端子、復位按鍵、自動清零 | |
工作電源 | 工作范圍 | AC/DC85~265V或DC10~36V |
功耗 | ＜3VA | |
通信接口 | RS485接口，標準Modbus-RTU協議 | |
精度 | ≤0.01% | |
繼電器 | 繼電器觸點壽命10萬次，觸點容量3A/AC220V，3A/DC24V | |
工作環境 | 工作溫度：-20-65℃；儲存溫度：-40-80℃ | |

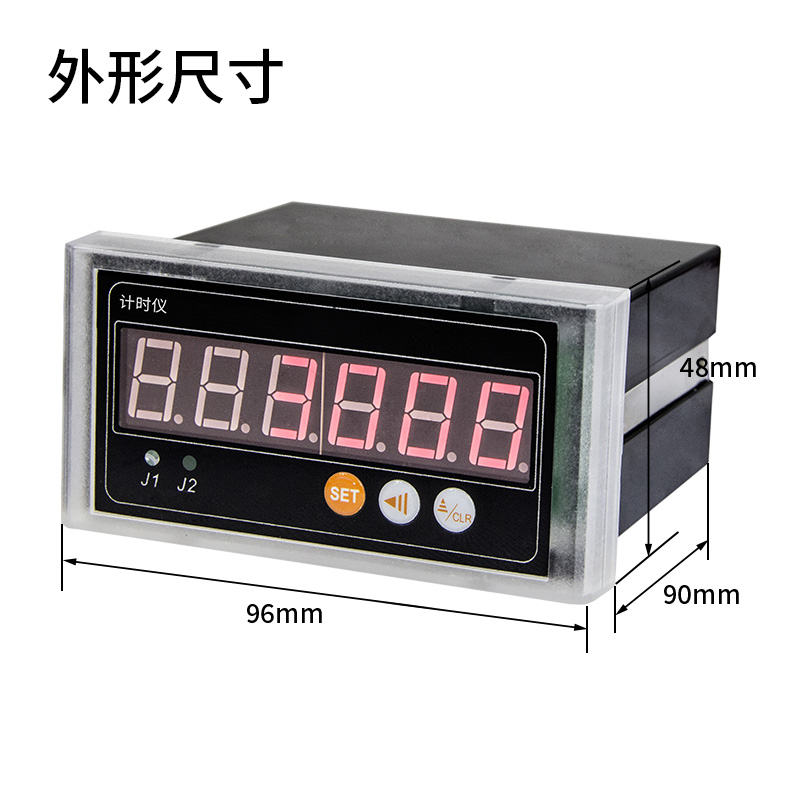

外形尺寸 | 面板尺寸：96×48mm；開孔尺寸：92×44mm；深度：90mm | |
三、命名方式
HY204-①-②
①、RS485數字接口代號為R，無此輸出為空。
②、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，三路繼電器輸出代號為A3，無繼電器輸出為空。
舉例：帶RS485通信，雙繼電器報警，型號為：HY204-R-A2。

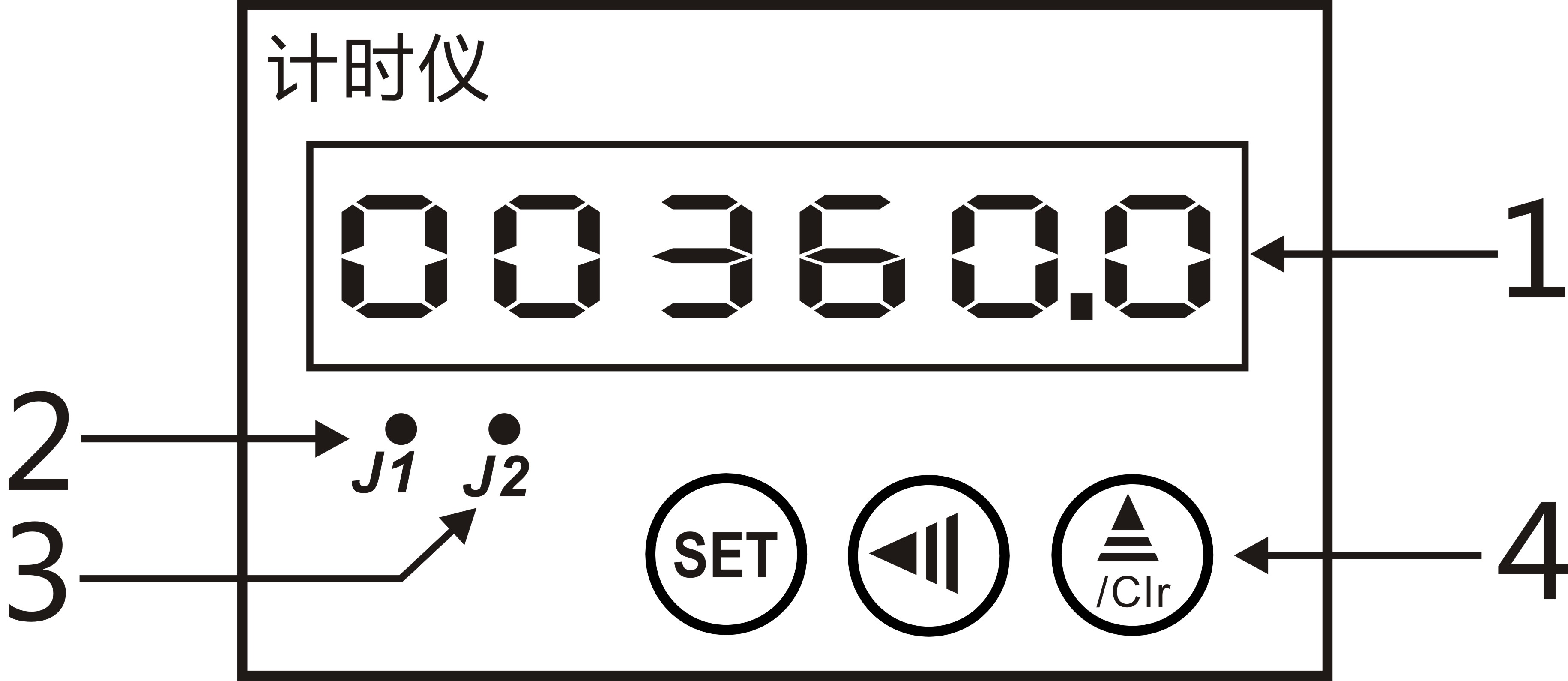

四、顯示面板說明
①、計時值顯示。
②、J1繼電器動作指示燈。
③、J2繼電器動作指示燈。
④、操作按鍵，用于參數設置與計時值清零。
五、計時儀時基模式
時基模式 | 工作范圍 | 時基模式 | 工作范圍 |
1 | 0.001秒~999.999秒 | 2 | 0.01秒~9999.99秒 |
3 | 0.1秒~99999.9秒 | 4 | 1秒~999999秒 |
5 | 1秒~9999分59秒 | 6 | 0.1分~99999.9分 |
7 | 1分~9999時59分 | 8 | 0.1小時~99999.9小時 |
9 | 0秒~99時59分59秒 |
六、工作時序圖

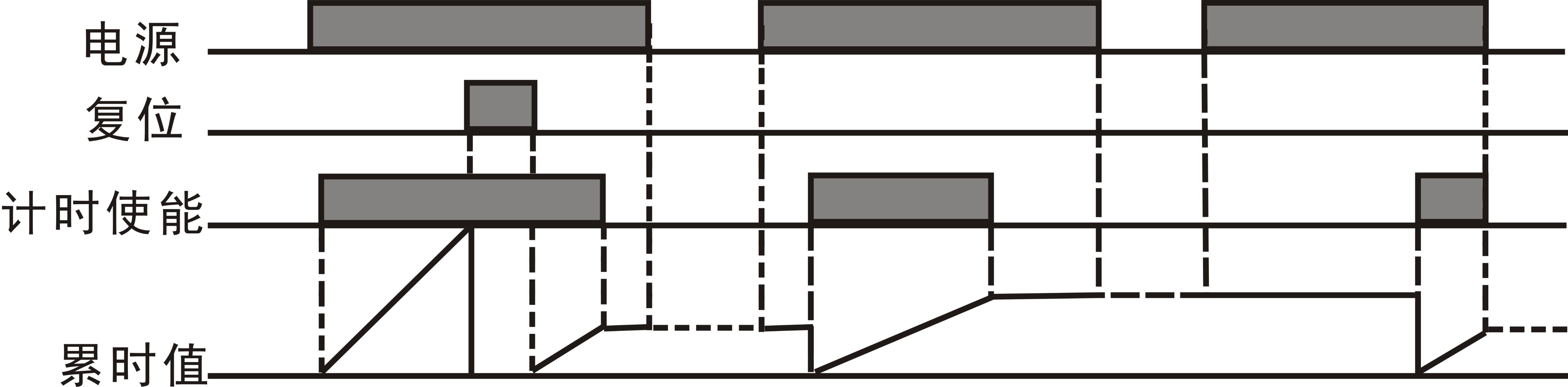

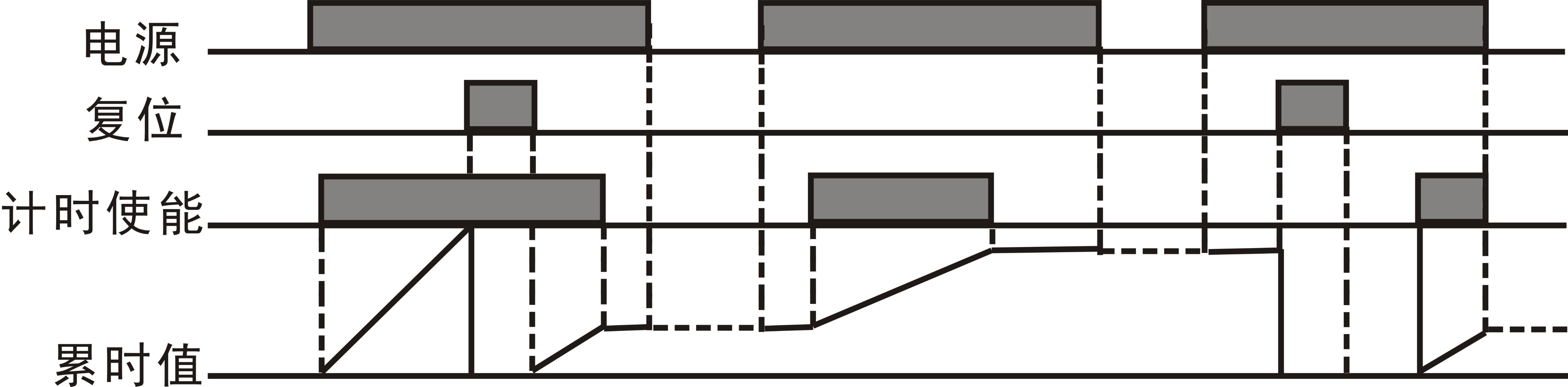

6.1、非自動清零模式：
6.2、自動清零模式(當控制信號開始使能時,自動清零,從零開始計時)：
七、按鍵使用操作說明
7.1、按鍵定義：
功能鍵SET：用于進入菜單項，選擇設置項。
移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。
增加鍵▲/Clr：加閃爍位數碼管的數值(數字在0~9之間循環)，或在工作狀態用于計時值清零。
7.2、操作方法：
用“SET”鍵選擇參數設置頁面，按“▲”進入參數值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。
八、參數設置
8.1、參數設置流程圖：

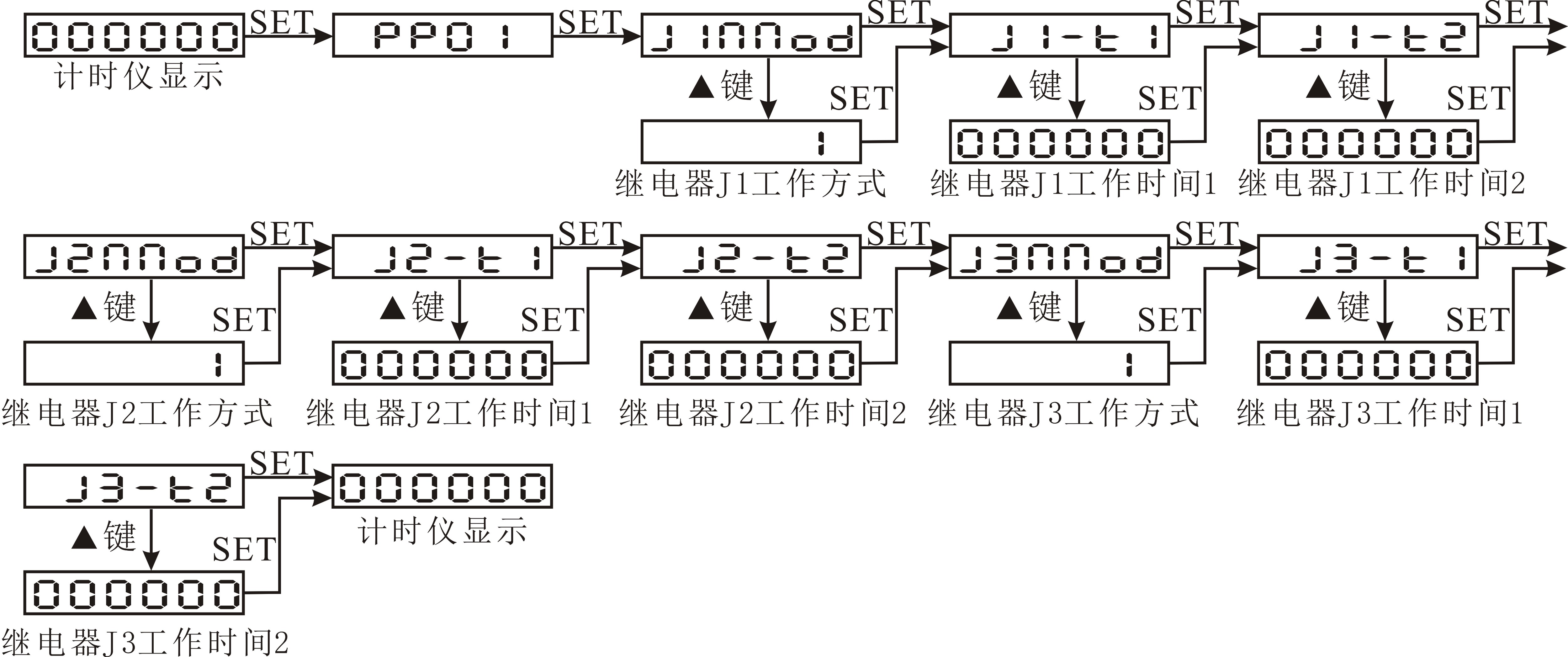

(1)PP01菜單設置，設置繼電器動作：
(2)PP03菜單設置，設置RS485通信參數：
(3)PP04菜單設置，設置時基模式：

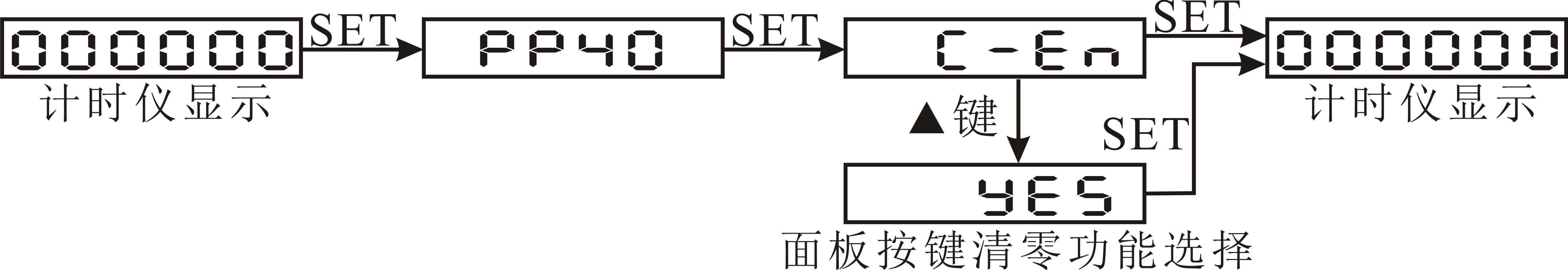

(4)PP40菜單設置，設置面板按鍵清零功能選擇：
8.2、設置參數說明：
序號 | 顯示 | 內容說明 | 范圍 |
PP01 繼電器工作方式設置 | J1NNod | J1繼電器工作方式 | 0~5 |
說明：參見計時儀的繼電器工作方式說明（0為遙控方式） | |||
J1-t1 | J1繼電器工作時間t1 | a001秒~9999j9小時 | |
說明：參見計時儀的繼電器工作方式說明 | |||
J1-t2 | J1繼電器工作時間t2 | a001秒~9999j9小時 | |
說明：參見計時儀的繼電器工作方式說明 | |||
J2NNod | J2繼電器工作模式 | 0~2 | |
說明：參見計時儀的繼電器工作方式說明（0為遙控方式） | |||
J2-t1 | J2繼電器工作時間t1 | a001秒~9999j9小時 | |
說明：參見計時儀的繼電器工作方式說明 | |||
J2-t2 | J2繼電器工作時間t2 | a001秒~9999j9小時 | |
說明：參見計時儀的繼電器工作方式說明 | |||
J3NNod | J3繼電器工作方式 | 0~2 | |
說明：參見計時儀的繼電器工作方式說明（0為遙控方式） | |||
J3-t1 | J3繼電器工作時間t1 | a001秒~9999j9小時 | |
說明：參見計時儀的繼電器工作方式說明 | |||
J3-t2 | J3繼電器工作時間t2 | a001秒~9999j9小時 | |
說明：參見計時儀的繼電器工作方式說明 | |||
PP03 通訊參數設置 | Addr | RS485通信地址 | 1~247 |
說明：RS485通信地址 | |||
bAUd | RS485通信波特率 | 2400、4800、9600、19200 | |
說明：RS485通信的波特率 | |||
data | RS485通信數據格式 | n.8.1、o.8.1、e.8.1、n.8.2 | |
說明：n.8.1無校驗位8個數據位1個停止位、o.8.1奇校驗8個數據位1個停止位、e.8.1偶校驗8個數據位1個停止位、n.8.2無校驗位8個數據位2個停止位 | |||
PP04 時基模式 | t-NNod | 計時儀的時基模式 | 1~9 |
說明：參見計時儀的時基模式說明 | |||
A--CLr | 計時儀自動清零模式選擇 | yEs,no | |
說明：yes：計時儀工作在自動清模式；no：計時儀工作在非自動清零模式 | |||
PP40 | C-En | 開關按鍵清零功能選擇 | yEs,no |
說明：yes：使能面板按鍵清零功能；no：關面板按鍵清零功能 此功能用于不需要面板按鍵清零功能時，關掉此功能，防止誤操作。 | |||
九、繼電器工作方式

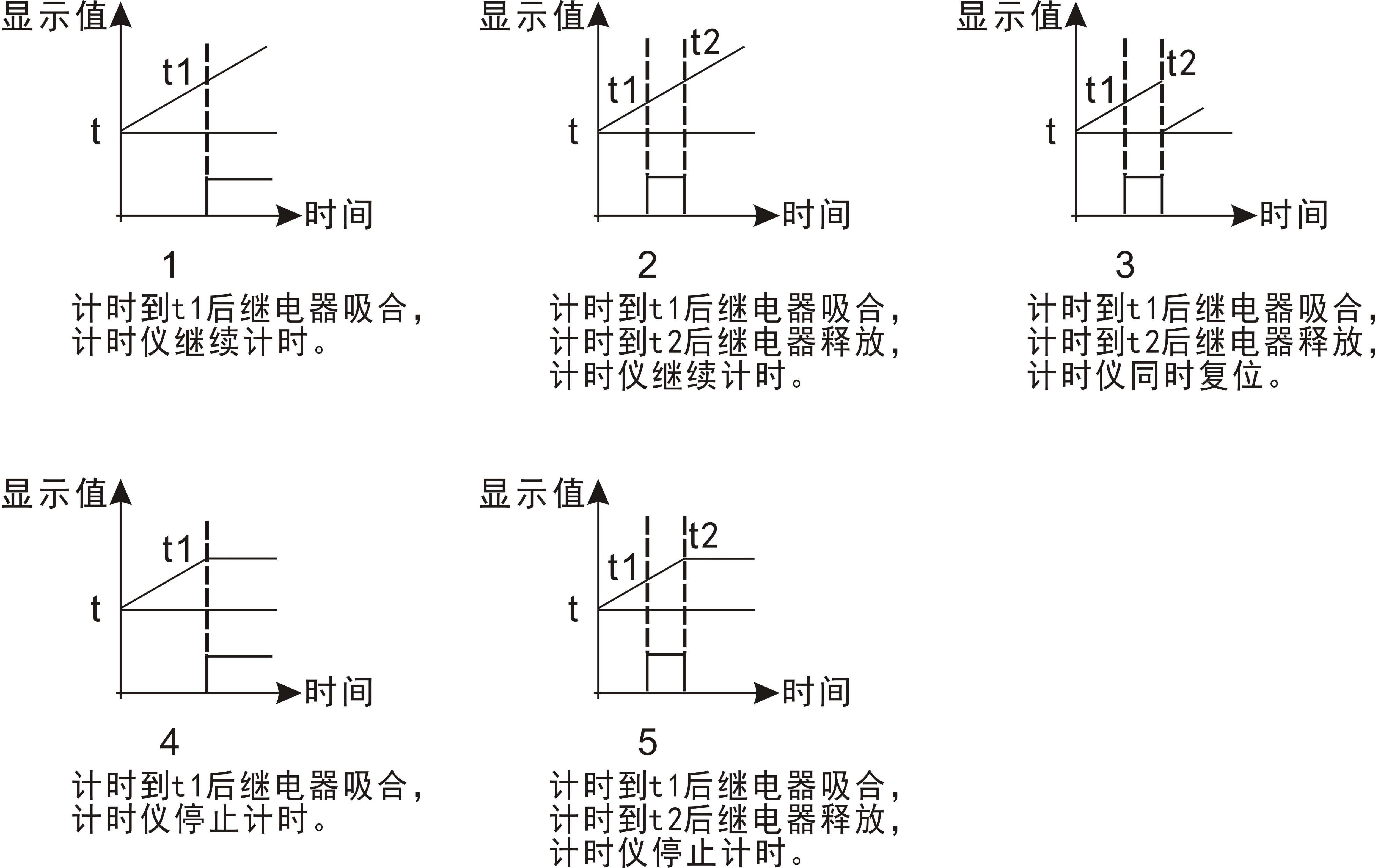

繼電器J1有5種工作方式(1,2,3,4,5)，繼電器J2、繼電器J3有2種工作方式(1,2)，通過菜單設置繼電器的工作方式與報警值。具體的工作方式如下圖：
十、通信模塊
10.1、通信協議及特點
RS485接口；電氣連接：三線連接，即A(+)、B(-)、地；連接類型：異步，半雙工；國際標準Modbus-RTU協議，儀表地址：1~247，波特率：2400、4800、9600、19200；數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機目前開放了01H、03H、04H讀命令，05H、10H寫命令，03H、04H讀命令功能相同，如果儀表接收到的命令有錯，儀表將不響應。
報文格式說明：
命令01H：讀繼電器輸出狀態命令(共J1,J2,J3三路繼電器，地址為:0~2)
主機請求： 地址 + 命令 + 起始繼電器地址 + 繼電器個數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：01H，長度為 1個字節
起始繼電器地址：欲讀取的繼電器起始地址，占用 2個字節
繼電器個數：欲讀取的繼電器個數
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 寄存器字節數 + 寄存器值 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為儀表地址號，長度為 1個字節
命令：01H，長度為 1個字節
寄存器字節數：返回的寄存器值字節數
寄存器值：繼電器的狀態值
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為儀表地址號，長度為 1個字節
命令：04H或03H，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據,具體見各種型號儀表電量讀取參數地址表
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令05H：設置繼電器輸出(共J1,J2,J3三路繼電器，地址為:0~2)
主機請求： 地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：05H寫命令，長度為 1個字節
繼電器地址：控制的繼電器地址，占用 2個字節(0000H繼電器釋放，FF00H繼電器吸合)
繼電器動作值：控制繼電器動作值，繼電器工作方式設為0，此命令起作用
CRC校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：05H寫命令，長度為 1個字節
繼電器地址：控制的繼電器地址，占用 2個字節
繼電器動作值：控制繼電器動作值
CRC校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為儀表地址號，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節
10.2、儀表參量地址表
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 計時值 | Long | R/W | 地址0,1組成一個4字節的整數 |
1 | ||||
2 | 顯示小數點位 | Short | R/W | 顯示小數點位 |
3 | 計時儀時基模式 | Short | R/W | 計時儀時基模式 |
4 | 計時儀自動清零模式選擇 | Short | R/W | 二個字節組成的無符號整數 |
5 | 繼電器J1工作方式 | Short | R/W | |
6 | 繼電器J1工作時間1 | Long | R/W | 地址6,7組成一個4字節的整數 |
7 | ||||
8 | 繼電器J1工作時間2 | Long | R/W | 地址8,9組成一個4字節的整數 |
9 | ||||
10 | 繼電器J2工作方式 | Short | R/W | |
11 | 繼電器J2工作時間1 | Long | R/W | 地址11,12組成一個4字節的整數 |
12 | ||||
13 | 繼電器J2工作時間2 | Long | R/W | 地址13,14組成一個4字節的整數 |
14 | ||||
15 | 繼電器J3工作方式 | Short | R/W | |
16 | 繼電器J3工作時間1 | Long | R/W | 地址16,17組成一個4字節的整數 |
17 | ||||
18 | 繼電器J3工作時間2 | Long | R/W | 地址18,19組成一個4字節的整數 |
19 |
10.3、通信舉例
(1) 讀數據寄存器(功能代碼03H/04H)：讀當前的計時儀時間256.5秒，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(4字節) | 校驗碼 |
01H | 04H | 04H | 00H,00H,0AH,05H | 3DH,27H |

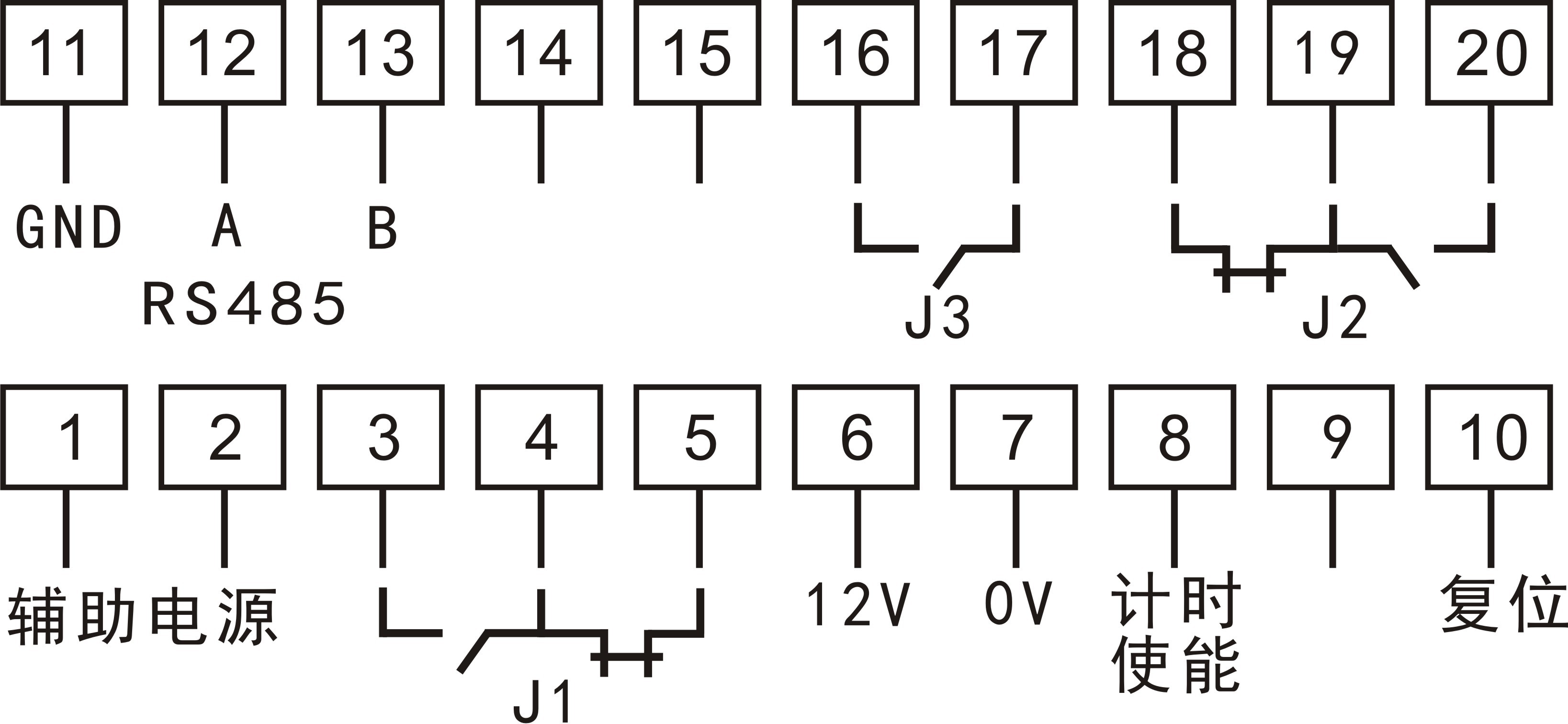

十一、接線圖
說明：7、8腳短路，開始計時；7、10腳短路復位。
