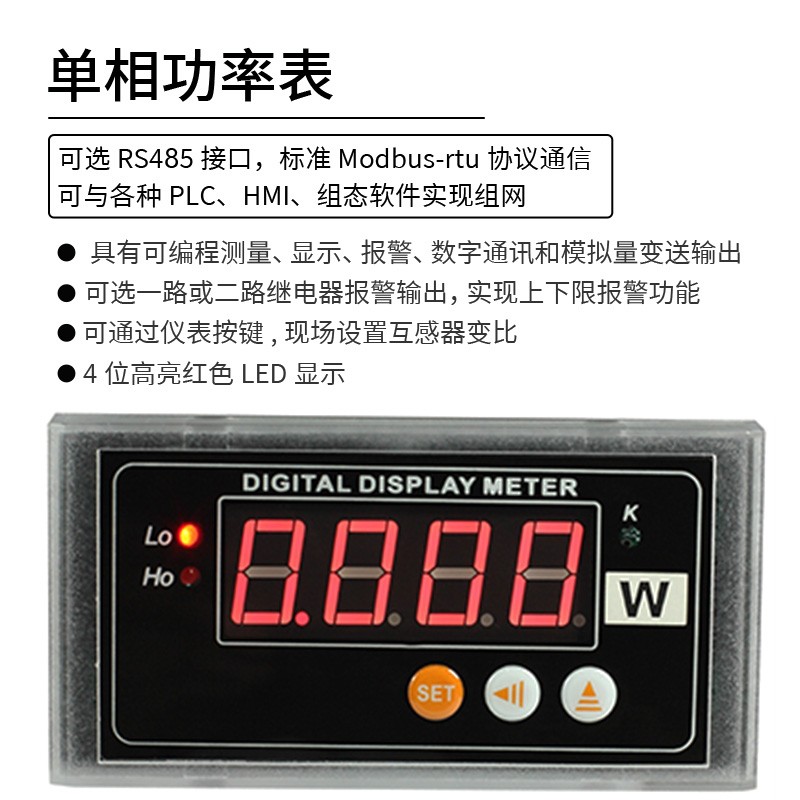

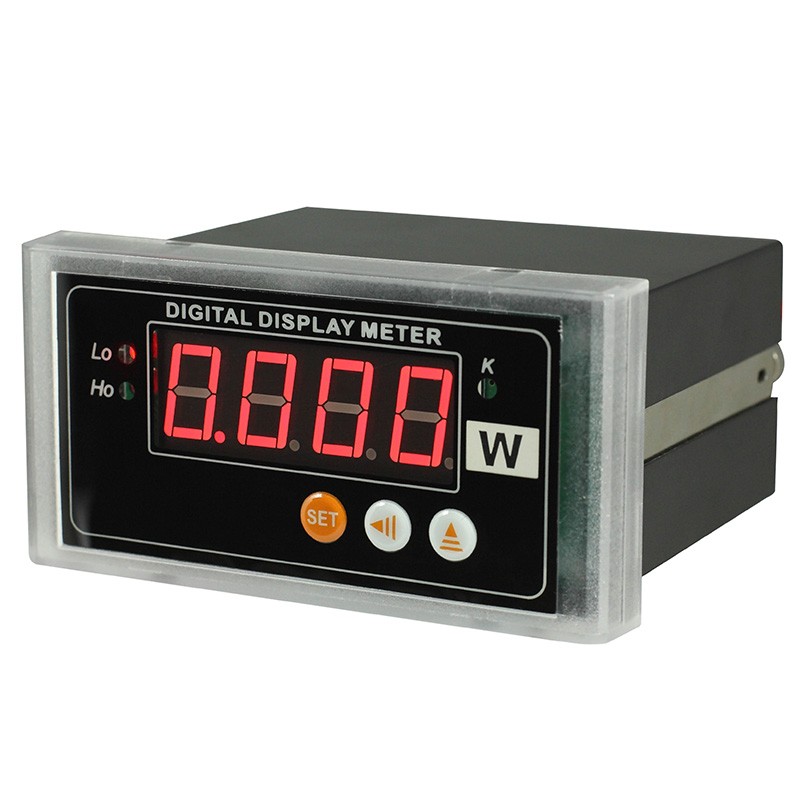

一、產品簡介

HY194系列數顯單相交流功率表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等?；ジ衅髯儽瓤赏ㄟ^儀表按鍵現場設置，使用方便靈活。4位高亮紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限報警功能；可選RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)變送輸出。

二、技術參數

說明：模擬量輸出與RS485通訊為兩選一，兩種功能不能同時選擇。

三、用戶選型

3．1儀表外形尺寸及開孔尺寸

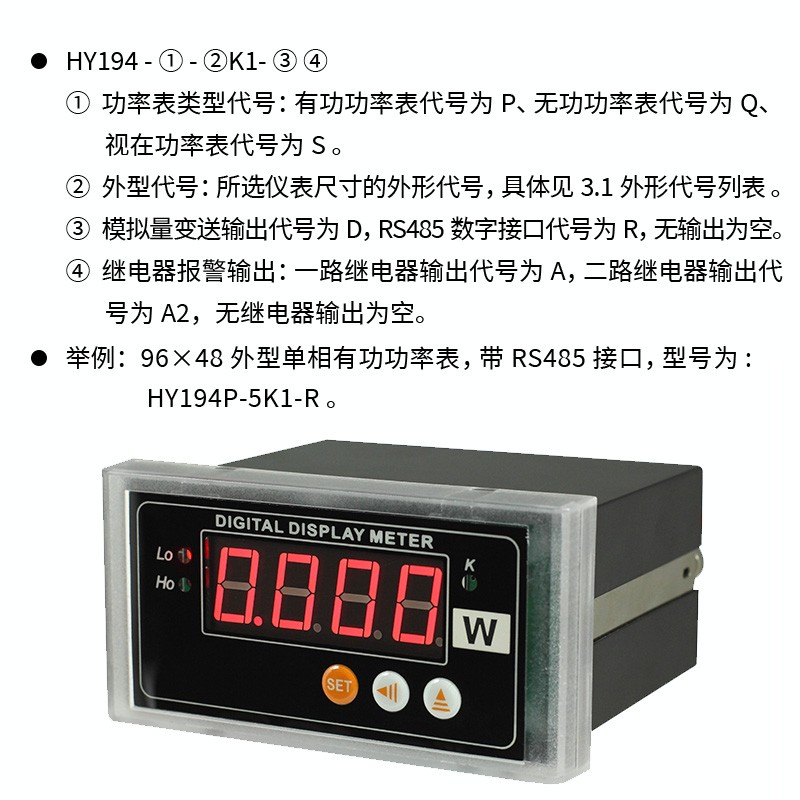

3．2命名方式

HY194① - ②K1 - ③④

①、功率表類型代號：有功功率表代號為P、無功功率表代號為Q、視在功率表代號為S。

②、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。

③、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。

④、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。

舉例：96×48外型單相有功功率表，帶RS485接口，型號為:HY194P-5K1-R。

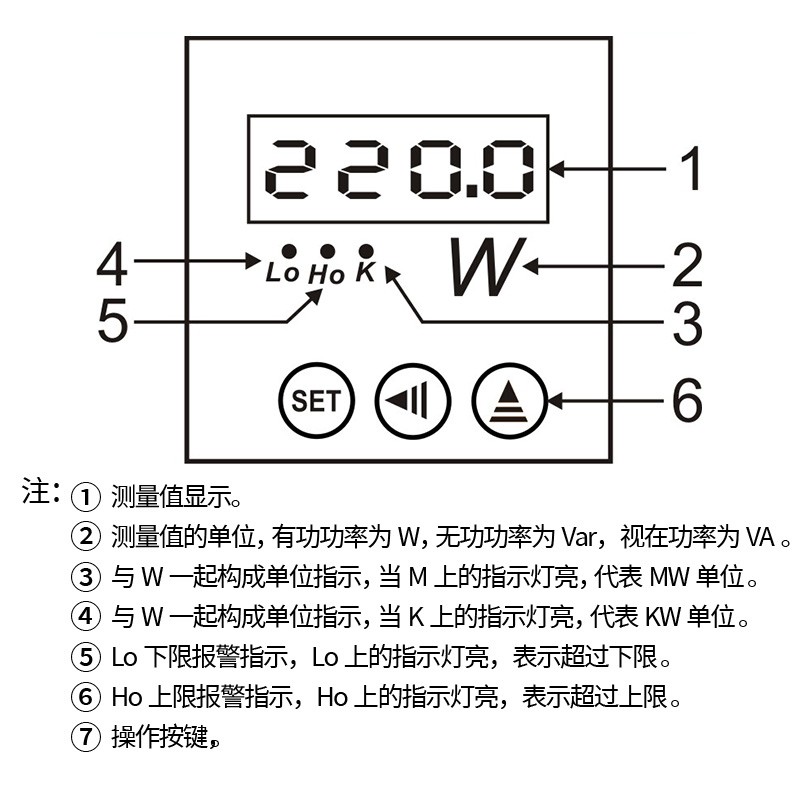

四、面板說明

①、測量值顯示。

②、測量值的單位，有功功率為W，無功功率為Var，視在功率為VA。

③、與W一起構成單位指示，當M上的指示燈亮，代表MW單位。

④、與W一起構成單位指示，當K上的指示燈亮，代表KW單位。

⑤、Lo下限報警指示，Lo上的指示燈亮，表示超過下限。

⑥、Ho上限報警指示，Ho上的指示燈亮，表示超過上限。

⑦、操作按鍵。

五、面板按鍵操作

5．1 按鍵定義

功能鍵SET：用于進入菜單項，確認設置值。

位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

5．2 操作方法

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

六、參數設置

6．1 繼電器報警參數設置

6．2 模擬量變送輸出參數設置

6．3 RS485通信參數設置

6．4 互感器變比設置

七、功能模塊

7．1 繼電器報警輸出

繼電器觸點容量：1A/250VAC，1A/24VDC。繼電器工作在上下限報警方式，有4個報警參數設置：上限報警值UP(二次側值)、下限報警值douu(二次側值)、回差值noop(二次側值)、報警延時間值dly(單位為秒)；上限報警說明：當測量值超過上限報警值、且持續報警延時值的時間后，則上限報警繼電器動作，當上限報警繼電器動作后，只有當測量值小于(上限報警值-回差值)時，上限報警繼電器復位。下限報警說明：當測量值低于下限報警值、且持續報警延時值的時間后，則下限報警繼電器動作，當下限報警繼電器動作后，只有當測量值大于(下限報警值+回差值)時，下限報警繼電器復位。舉例說明：?jiǎn)蜗喙β时恚砍?20V、5A，上限報警點為800W，下報警點為245W，回差為1W，報警延時值為5秒。UP=800；douu=245； noop=1； dly=5。二次側值計算：一次側值/(CT*PT)。

7．2 模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。變送輸出的上下限設置值為二次側值。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

7．3 RS485通訊

7．3．1 通信協議

(1)   RS485通訊接口，異步半雙工模式。

(2)   通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)   數據格式：無校驗位、8個數據位、1個停止位；奇校驗、8個數據位、1個停止位；偶校驗、8個數據位、1個停止位；無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。

報文格式說明：

命令04H(或03H)：讀命令
      主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                   1byte + 1byte  +  2byte  +  2byte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte + 1byte  +  nbyte  +  2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                 1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

7．3．2 通信報文舉例：

(1)   讀數據寄存器(功能代碼03H/04H)：讀有功功率值220.0W，儀表地址為1。

       主機讀數據幀：

       儀表回應數據幀：

(2)   寫數據寄存器(功能代碼10H):設置電流變比CT=20，儀表地址為1。

       主機寫數據幀：

        儀表回應數據幀：

7．3．3 Modbus通信寄存器地址表

說明：

(1)   讀出的電壓為二次側的電壓值，固定1位小數位，二次側的電壓值=讀出值/10，一次側的電壓值=讀出值×PT變比/10。

(2)   讀出的電流為二次側的電流值，固定3位小數位，二次側的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。

(3)   讀出的功率為二次側的功率值，固定1位小數位，二次側的功率值=讀出值/10，一次側的功率值=讀出值×PT變比×CT變比/10。

(4)   功率因數固定3位小數位，功率因數值=讀出值/1000。

(5)   繼電器的下限報警值、上限報警值、動作回差值為二次側的值，無小數。

八、接線方式及接線端子圖

8．1 接線方式

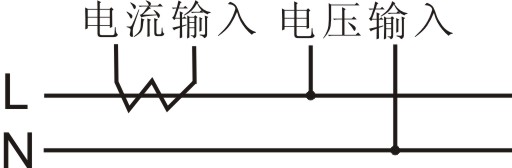

配電流互感器                                            電流直通

8．2 接線端子圖

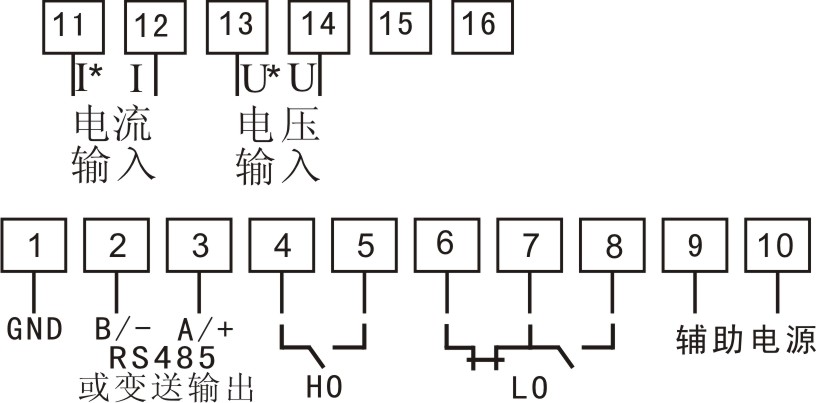

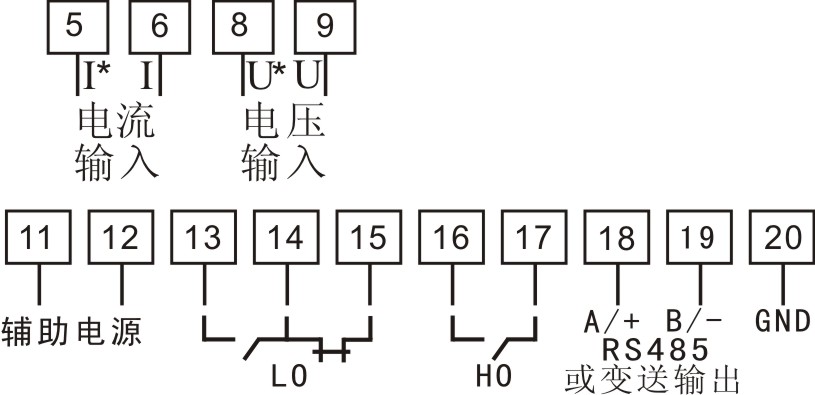

外型：72×72、80×80、96×96、120×120              外型：160×80

外型：96×48                                                       外型：48×48

說明：

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。

2、HO為上限報警繼電器輸出，LO為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=62
